本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度来发交流电动汽轮汽车发电机配电盘箱的做用： 1、适当的配资用电。 2、便宜对电线的开关方法。 3、有较高的健康安全或许防护中等级，能准确的展示控制电路的导通模式。

项目名称：656KW柴油发动机带发同步电热泵机组单机配电箱主要元件明细清单
高低压配开关箱首要构件明细单
编号	名号	型号规格型号规格型号	计量单位	使用量	生产商
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发变频电动机柜掌控器	HGM6110	只	1	众智
3	电站机速比调整器	C2002	只	1	孚创
4	直流电压电源开关模块电源	DC24V	只	1	众智
5	家庭型里边启动继电器产品	HH54P    DC24V	只	2	正泰
6	家庭型里边继设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

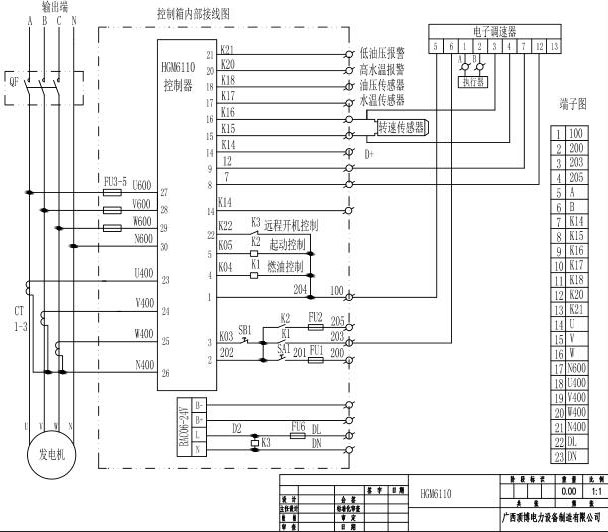

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.yingkedaxcx.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
